SONOFF Zigbee 3.0 USB Dongle Plus ins LAN bringen
Teil 1
Ja, ihr lest richtig. Mit einem kleinen Umbau lässt sich der Sonoff Zigbee Stick ins LAN bringen. Vorteil ist, dass ihr dann den Stick nicht mehr direkt an eurer SmartHome-Zentrale wie zum Beispiel HomeAssistant anstecken müsst, sondern der Stick kann irgendwo in der Wohnung oder im Haus am Ethernetkabel hängen. Ihr könnt damit also eure Zigbee Netzwerk erheblich größer aufziehen. Natürlich könnt ihr dann auch eure Smarthome-Software als virtuelle Maschine laufen lassen ohne USB-Passthrough oder sonst ein Gefummel.
Nach meinem Umbau ist der Stick weiterhin auch als USB-Stick verwendbar - z.B. für ein Firmware-update. Ihr solltet dann nur die externe Stromversorgung abziehen.
Vorwort
Es gibt auch fertige Zigbee-Ethernet-Dongles zu kaufen. Diese liegen meist bei ca. 50-100€. Überlege dir also gut ob du das umbauen möchtest oder nicht. Ich habe mich aus folgenden zwei Gründen für dne Umbau entschieden:
- Ich hatte bereits 4 SONOFF Dongles und war nur vom USB-Anschluss genervt und hatte vor mein Home Assistant zu virtualisieren.
- Ich wollte das selbst machen weil es spaß macht und ich so beides habe, einen USB-Dongle und einen Ethernet-Dongle :-)
Haftungsausschluss
Ich übernehme keinerlei Haftung für irgendwelche Schäden die im Zusammenhang mit meiner Anleitung stehen. Du musst selbst für Schäden aufkommen die in einem direkten oder indirekten Zusammenhang mit meiner Anleitung stehen.
Benötigte Skills für den Umbau
- Löten können
- Meine Anleitung verstehen können :-)
Bauteile und was ihr sonst noch so benötigt
- SONOFF Zigbee 3.0 USB Dongle Plus (ca. 20-40 € - je nach Angebot und Shop)
- Fs100p seriell zu Ethernet Konverter Modul USR-TCP232-T2 (ca. 5-10 € je nach Shop)
- Ein neues Gehäuse (STL-Datei findet weiter unten) - ein 3D-Drucker zum Drucken eines neuen Gehäuses wäre gut oder ihr lasst euch dazu was anderes einfallen
- Ein altes USB-Kabel und ein USB-Netzteil für die Stromversorgung
- 2 dünne Kabel ca. 5cm lang, idealerweise unterschiedliche Farben. Ich habe hier Orange und Schwarz genutzt
- 2 dünne Kabel ca. 10cm lang, idealerweise unterschiedliche Farben. Ich habe Lila und Weiß genutzt.
- Von Vorteil (je nach Erfahrung): ein Messgerät um das USB-Kabel bezüglich Gnd und +5V zu messen um die Kabel nicht zu vertauschen und um am Ende alle Lötstellen zu überprüfen.
Anleitung
Überblick
Schritt für Schritt-Anleitung
- Schraube die Antenne vom ZigBee Dongle ab
- Schraube den ZigBee Dongle mit einem kleinen Kreuzschlitz-Schraubendreher auf und zieht die Platine vorsichtig heraus. Passe auf, dass du nicht statisch aufgeladen bist. Am besten die Platinen immer nur am Rand anfassen.
- Bereitet die Kabel vor. Isoliere ca. 3 mm ab und verstehe das Kabel mit Lötzinn
- Löte die 2-poligen Stiftleisten neben der RJ45-Schnittstelle auf dem FS100p-Modul aus. Du bekommt das Modul sonst später nicht in das vom mir entworfene Gehäuse. Wenn du ein eigenes Gehäuse hast, musst du selbst entscheiden ob du die 2 Stiftleisten entfernst oder nicht.
- Biege die 8-polige Stiftleiste auf dem FS100p Modul nach innen um, damit es später ins Gehäuse von mir passt. Bei einem eigenen Gehäuse mach was du möchtest.
- Löte dann alle Kabel wie im Bild zu sehen an.
- Belegung der Pins vom FS100p-Modul:
- VDD: +5V vom USB-Kabel. Schau dir ggf. die Belegung der USB-Schnittstelle vorher an und messe am besten das Kabel mit einem Messgerät durch, damit du die richtigen (Gnd, +5V) nutzt.
- VCC: +3.3V - damit versorgen wir den SONOFF Stick mit Strom
- GND: ist klar
- TXD: geht an den RX vom Sonoff
- RXD: geht an den TX vom Sonoff
Wichtig: achte darauf, dass TXD auf RX und RXD auf TX geht. Es handelt sich um eine serielle Verbindung die grundsätzlich immer über Kreuz geht. Es wird sonst nicht funktionieren.
- Jetzt löte VDD (bei mir das orange Kabel) an den 3.3V Eingang und GND an den Ground-Pin vom Sonoff Dongle an.
- Stecke jetzt das weiße und das lila Kabel (TXD und RXD) durch die Löscher des Sonoff Dongles. Passe auf, dass die Platinen richtig herum sind. Die Seite mit den Bauteilen gehört nach unten in Richtung des ETH-Moduls.
- Fast geschafft, jetzt löte TXD an RX (bei mir das weiße Kabel) an das Dongle und das lila Kabel (RXD) an TX vom Dongle.

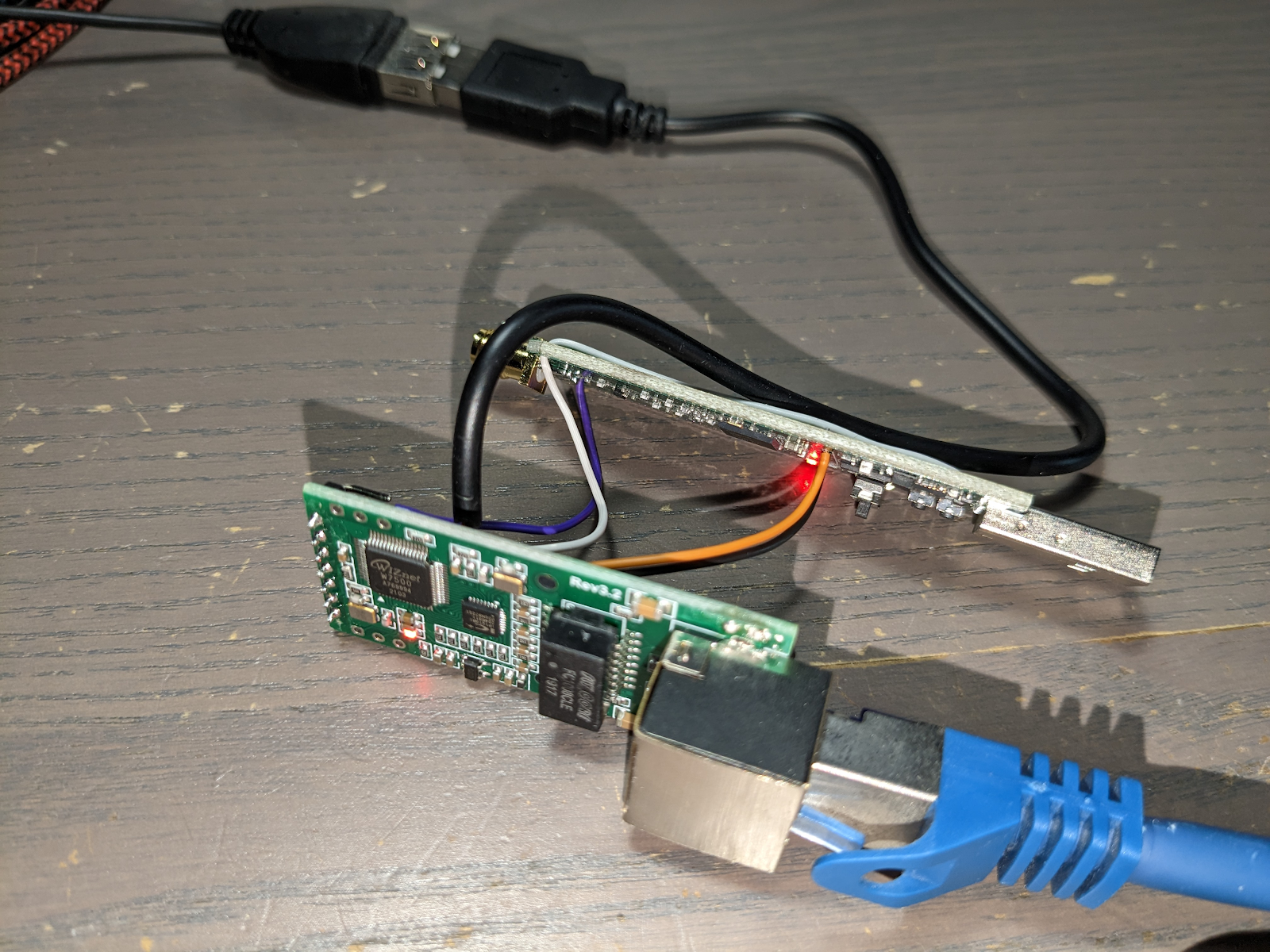

Überprüfe alle Kabel und Lötstellen. Wenn du dir nicht sicher bist, messe mit einem Messgerät die Lötstellen nach. Wenn du dir sicher bist, dass alles richtig verlötet ist, schließe das LAN-Kabel an und versorge das ganze mit Strom, indem du das am FS100p angelötete USB-Kabel in ein USB-Netzteil steckst. Das ganze sollte so aussehen und die LEDs sollten leuchten.
